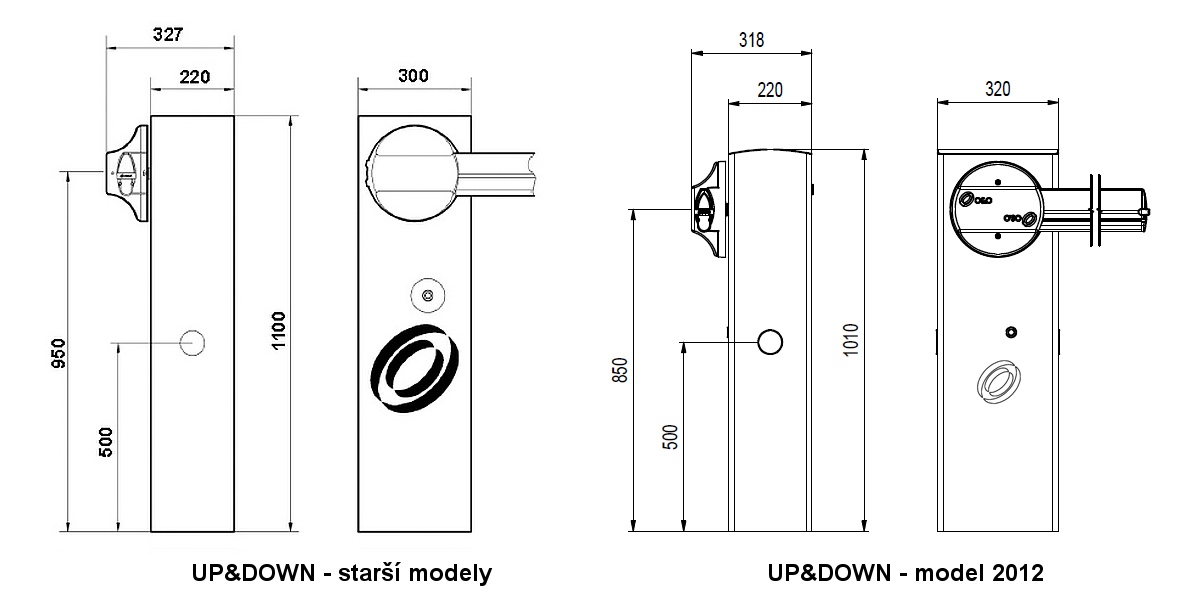

Technické parametry

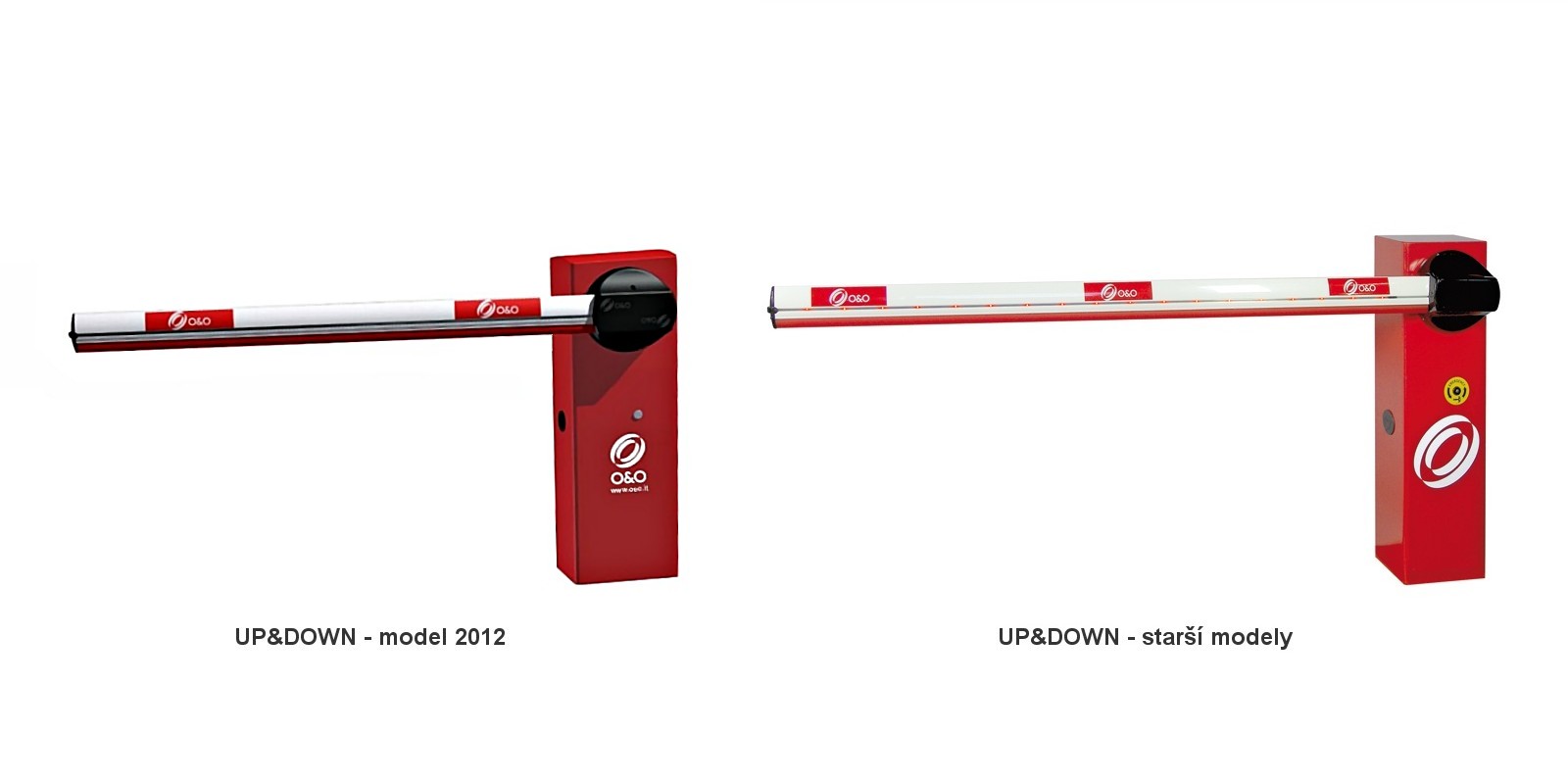

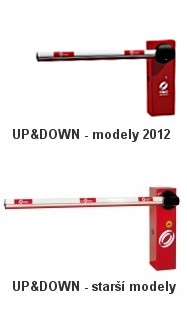

Nové modely 2012
Elektromechanické automatické závory UP&DOWN
Elektromechanické závory pro středně rychlé průjezdy, malá parkoviště a domovní průjezdy.
Délka ráhna nově (od roku 2012) až do 6 metrů
Vlastnosti nových modelů 2012:
- nový design
- pevnější konstrukce a vyšší odolnost
- rychlejší otvírání již od 2,5 sekundy
- délka ráhna až 6 metrů
Závora UP&DOWN je malá, stylová, jednoduchá, levná a inovativní.
Závora je poháněna 24 V motorem, který je řízen speciální samoučící se řídící jednotkou.
Řídící jednotka vyhodnocuje rychlost a pozici ráhna pomocí dat z optického enkodéru a dokáže včas snížit rychlost ramene, aby byl dojezd v obou koncových polohách hladký (při zavírání i otevírání).
Součástí závor UP&DOWN je automatická reverzace směru pohybu ráhna, pokud dojde při zavírání ráhna k jeho kontaktu s překážkou.
Obsahuje také bezpečnostní systém pro zavírání ve smíšených prostorech (dle nařízení EN12453 ).
Závory UP&DOWN jsou odolné proti korozi ve slané mlze po dobu 700 hodin bez korozních bodů podle ASTM B 117 - certifikace z CERMET institutu.
Díky jednoduchému tvaru se perfektně začlení do jakéhokoliv prostředí.
Viditelnost ramene závory UP&DOWN může být zvýšena pomocí viditelného LED osvětlení, integrovaného přímo do ramene závory.
| modely 2012 | UP & DOWN - 3 a 4 | UP & DOWN - 5 a 6 | ||
| Napájení | 230V +10% 50/60Hz | 230V +10% 50/60Hz | ||
| Napájení motoru | 24V DC | 24V DC | ||
| Manuální odblokování | externě klíčem | externě klíčem | ||
| Řídící jednotka | Log - BR | Log - BR | ||
| Frekvence použití | 1 000 cyklů/den | 1 000 cyklů/den | ||
| Čas otevření | 2,5 s až 6 s | 4 s až 8 s | ||
| Bezpečnost při nárazu | při zavírání reverzuje | při zavírání reverzuje | ||
| Délka ráhna | do 4 m | do 6 m | ||
| Provozní teplota | -20°C +60°C | -20°C +60°C | ||
| Pohyb ramene | elektronické zrychlení a zpomalení | elektronické zrychlení a zpomalení | ||
| Třída krytí | IP 54 | IP 54 | ||
| Barva | červená RAL 3002 | červená RAL 3002 |
| předchozí modely | UP & DOWN - 3 a 4 | |
| Délka ráhna | do 4 m | |
| Řídící jednotka | Log - BT | |
| Frekvence použití | 800-1 000 cyklů/den | |
| Čas otevření | od 3 s (pro 2,5 m) až 8 s (pro 4 m) | |
| Třída krytí | IP 64 |
Závory pro intenzivní provoz
| NIGHT&DAY | délka ráhna |
rychlost otevření |
provoz cyklů / 24h |
| NIGHT&DAY 3 speed | ≤ 3 m |
0,8 s |
20 000 |
| NIGHT&DAY DD3 | ≤ 3 m | 1,7 s | 10 000 |
| NIGHT&DAY 3 | ≤ 3 m | 1,7 s | 10 000 |
| NIGHT&DAY 5 | ≤ 5 m | 3,8 s | 5 000 |
| NIGHT&DAY 6 | ≤ 6,4 m | 8,6 s | 2 000 |
| NIGHT&DAY 8 | ≤ 8 m | 8,6 s | 2 000 |
Příslušenství závor NIGHT&DAY
Závory pro středně intenzivní provoz
| UP&DOWN | délka ráhna |
rychlost otevření |
provoz cyklů / 24h |
| UP&DOWN 3 | ≤ 3 m | od 2,5 s do 6 s | 1 000 |
| UP&DOWN 4 | ≤ 4 m | od 2,5 s do 6 s | 1 000 |
| UP&DOWN 5 | ≤ 5 m | od 4 s do 8 s | 1 000 |
| UP&DOWN 6 | ≤ 6 m | od 4 s do 8 s | 1 000 |
Příslušenství závor UP&DOWN
Závory pro běžný provoz
| COLORADO | délka ráhna |
rychlost otevření |
provoz cyklů / 24h |
| COLORADO K4 | ≤ 4 m | 7 s | 1 000 |
| COLORADO K6 | ≤ 6 m | 14 s | 1 000 |
Příslušenství závor COLORADO K4 a K6
